Android10.0 锁屏分析-KeyguardPatternView图案锁分析
2023-12-09 / 龙之叶

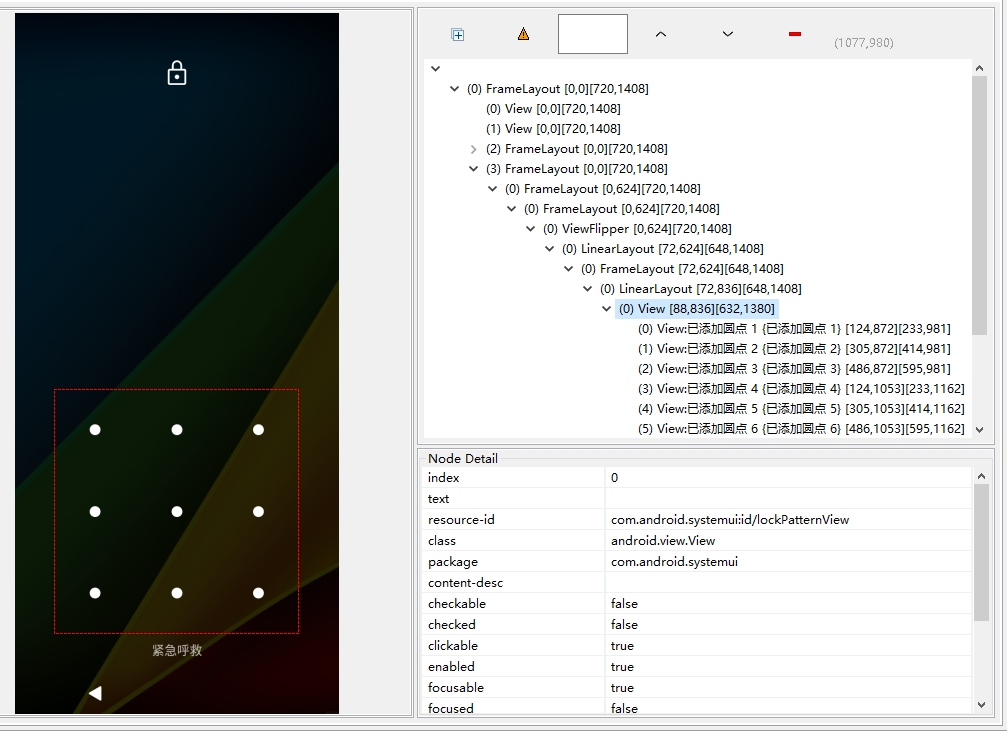

首先一起看看下面这张图：

通过前面锁屏加载流程可以知道在KeyguardSecurityContainer中使用getSecurityView()根据不同的securityMode inflate出来，并添加到界面上的。
我们知道，Pattern锁所使用的layout是 R.layout.keyguard_pattern_view；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<com.android.keyguard.KeyguardPatternView ...>
...
            <com.android.internal.widget.LockPatternView
                android:id="@+id/lockPatternView"
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1"
                android:layout_marginEnd="8dip"
                android:layout_marginBottom="4dip"
                android:layout_marginStart="8dip"
                android:layout_gravity="center_horizontal"
                android:gravity="center"
                android:clipChildren="false"
                android:clipToPadding="false" />
...
    </FrameLayout>
</com.android.keyguard.KeyguardPatternView>

那么图案解锁的滑动事件处理，就是在LockPatternView，是一个系统公共控件，下面我们就分析一下这个view是如何处理触摸输入的：
frameworks/base/core/java/com/android/internal/widget/LockPatternView.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
@Override
public boolean onTouchEvent(MotionEvent event) {
    if (!mInputEnabled || !isEnabled()) {
        return false;
    }
    switch(event.getAction()) {
        case MotionEvent.ACTION_DOWN:
            handleActionDown(event);
            return true;
        case MotionEvent.ACTION_UP:
            handleActionUp();
            return true;
        case MotionEvent.ACTION_MOVE:
            handleActionMove(event);
            return true;
        case MotionEvent.ACTION_CANCEL:
            if (mPatternInProgress) {
                setPatternInProgress(false);
                resetPattern();
                notifyPatternCleared();
            }
            if (PROFILE_DRAWING) {
                if (mDrawingProfilingStarted) {
                    Debug.stopMethodTracing();
                    mDrawingProfilingStarted = false;
                }
            }
            return true;
    }
    return false;
}

几种事件类型：

事件 简介
ACTION_DOWN 手指初次触摸到屏幕时触发
ACTION_MOVE 手指在屏幕上滑动时触发，会多次触发
ACTION_UP 手指离开屏幕时触发
ACTION_CANCEL 事件被上层拦截时触发
ACTION_OUTSIDE 手指不在控件区域时触发

不同的MotionEvent对应几个不同的handle方法处理，代码行数太多，我们这里大致总结如下:

  • ACTION_DOWN(handleActionDown)：根据触摸事件的坐标，使用算法detectAndAddHit(x, y)获取是否有命中的点，如果有，会调用addCellToPattern将命中的Cell添加到mPattern中，后即回调mOnPatternListener.onPatternStart()通知监听器，KeyguardPatternView实现并监听了OnPatternListener，做了清除安全提示内容的动作。另外计算需要重绘区域，并调用invalidate进行局部重绘。
  • ACTION_MOVE(handleActionMove)：在这里 LockPatternView会对所有的历史坐标加当前事件坐标遍历for (int i = 0; i < historySize + 1; i++)，获取命中点，另外如果ACTION_DOWN时没有获取到命中点，流程同上面的ACTION_UP,然后也会回调mOnPatternListener.onPatternStart()。最后会把所有motionevent对应的重绘区域进行union，并调用invalidate进行局部重绘。

关于历史坐标
  为了效率，Android系统在处理ACTION_MOVE事件时会将连续的几个多触点移动事件打包到一个MotionEvent对象中。我们可以通过getX(int)和getY(int)来获得最近发生的一个触摸点事件的坐标，然后使用getHistorical(int,int)和getHistorical(int,int)来获得时间稍早的触点事件的坐标，二者是发生时间先后的关系。所以，我们应该先处理通过getHistoricalXX相关函数获得的事件信息，然后在处理当前的事件信息。

1
2
3
4
5
for (int i = 0; i < historySize + 1; i++) {
    final float x = i < historySize ? event.getHistoricalX(i) : event.getX();
    final float y = i < historySize ? event.getHistoricalY(i) : event.getY();
 ...
}
  • ACTION_UP(handleActionUp)：如果mPattern不为空的话，会重置mPatternInProgress，取消动画，然后回调mOnPatternListener.onPatternDetected(final List<LockPatternView.Cell> pattern)，这时候就开始图案解锁的验证了。
  • ACTION_CANCEL：重置pattern状态，回调mOnPatternListener.onPatternCleared()

图案解锁验证

src/com/android/keyguard/KeyguardPatternView.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
private class UnlockPatternListener implements LockPatternView.OnPatternListener {
...
    @Override
    public void onPatternDetected(final List<LockPatternView.Cell> pattern) {
       if (DEBUG) Log.d(TAG, "onPatternDetected");
        mKeyguardUpdateMonitor.setCredentialAttempted();
        mLockPatternView.disableInput();
        if (mPendingLockCheck != null) {
            mPendingLockCheck.cancel(false);
        }
        final int userId = KeyguardUpdateMonitor.getCurrentUser();
        if (pattern.size() < LockPatternUtils.MIN_PATTERN_REGISTER_FAIL) {
            mLockPatternView.enableInput();
            onPatternChecked(userId, false, 0, false /* not valid - too short */);
            return;
        }
        if (LatencyTracker.isEnabled(mContext)) {
            LatencyTracker.getInstance(mContext).onActionStart(ACTION_CHECK_CREDENTIAL);
            LatencyTracker.getInstance(mContext).onActionStart(ACTION_CHECK_CREDENTIAL_UNLOCKED);
        }
        mPendingLockCheck = LockPatternChecker.checkCredential(
                mLockPatternUtils,
                LockscreenCredential.createPattern(pattern),    // 这里跟进去，会发现将 pattern转化成了 byte[]
                userId,
                new LockPatternChecker.OnCheckCallback() {
                    @Override
                    public void onEarlyMatched() {
                        if (DEBUG) Log.d(TAG, "onEarlyMatched");
                        if (LatencyTracker.isEnabled(mContext)) {
                            LatencyTracker.getInstance(mContext).onActionEnd(
                                    ACTION_CHECK_CREDENTIAL);
                        }
                        onPatternChecked(userId, true /* matched */, 0 /* timeoutMs */,
                                true /* isValidPattern */);
                    }
                    @Override
                    public void onChecked(boolean matched, int timeoutMs) {
                        if (DEBUG) Log.d(TAG, "onChecked matched:" + matched);
                        if (LatencyTracker.isEnabled(mContext)) {
                            LatencyTracker.getInstance(mContext).onActionEnd(
                                    ACTION_CHECK_CREDENTIAL_UNLOCKED);
                        }
                        mLockPatternView.enableInput();
                        mPendingLockCheck = null;
                        if (!matched) {
                            onPatternChecked(userId, false /* matched */, timeoutMs,
                                    true /* isValidPattern */);
                        }
                    }
                    @Override
                    public void onCancelled() {
                       if (DEBUG) Log.d(TAG, "onCancelled");
                        // We already got dismissed with the early matched callback, so we
                        // cancelled the check. However, we still need to note down the latency.
                        if (LatencyTracker.isEnabled(mContext)) {
                            LatencyTracker.getInstance(mContext).onActionEnd(
                                    ACTION_CHECK_CREDENTIAL_UNLOCKED);
                        }
                    }
                });
        if (pattern.size() > MIN_PATTERN_BEFORE_POKE_WAKELOCK) {
            mCallback.userActivity();
            mCallback.onUserInput();
        }
    }
...
}

在绘制密码后手指抬起的时候，如果已存的有效点数达到4个及以上，就会使用LockPatternChecker.checkCredential 方法调用 task.execute() 启动一个AsyncTask， 并在doInBackground中调用LockPatternUtils.checkCredential 进行密码验证，此时pattern会被转化成字节形式（LockscreenCredential.createPattern(pattern) 这里跟进去，会发现将 pattern转化成了 byte[]）

1
2
3
4
5
6
7
8
9
10
11
12
13
// LockPatternUtils.java
public static byte[] patternToByteArray(List<LockPatternView.Cell> pattern) {
    if (pattern == null) {
        return new byte[0];
    }
    final int patternSize = pattern.size();
    byte[] res = new byte[patternSize];
    for (int i = 0; i < patternSize; i++) {
        LockPatternView.Cell cell = pattern.get(i);
        res[i] = (byte) (cell.getRow() * 3 + cell.getColumn() + '1');
    }
    return res;
}

最终和密码锁PIN码锁一样，都是远程调用到LockSettingsService 的 checkCredential 接口进行验证。
Keyguard接收用户输入的密码会通过Binder到framework层的LockSettingsService，LockSettingsService经过一系列调用会通过getGateKeeperService获取GateKeeperService然后调用verifyChallenge方法将密码继续忘底层传递，framework的调用栈如下：

1
2
3
4
java.lang.Throwab
comandroid.locksettings.1locksettings.LockSettingsService. spBasedDoVerifyCredential(LockSettingsService. java:2724)COT3767075server.ocksettingsLockSettingsService.doVerifyCredentia1(LockSettingsSeryice.java:2020comandroservercom android.server.locksettings.LockSettingsService.doVerifyCredential(LockSettingsService. jaya:1999atcom android.server.locksettings.LockSettingsService. checkCredential(LockSettingsService. java:1972)com android.internal.widget.ILockSettings$Stub.onTransact(ILockSettings.java:542atatexecTransactInternal(Binder.java:1159)execTransact(Binder.java:1123)at
 SyntheticPasswordllanager. unwrapPasswordBasedSyntheticPassword(SyntheticPasswordllanager. java: 1016
android.os.Binderandroid.os.Binder
本文链接：
http://longzhiye.top/2023/12/09/2023-12-09/
