Android 事件分发机制详解（下）
2023-12-23 / 龙之叶

2.3 View事件分发机制

从上面 ViewGroup 事件分发机制知道，View事件分发机制从 dispatchTouchEvent() 开始

源码分析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
/**
  * 源码分析：View.dispatchTouchEvent（）
  */
  public boolean dispatchTouchEvent(MotionEvent event) {
        if ( (mViewFlags & ENABLED_MASK) == ENABLED &&
              mOnTouchListener != null &&
              mOnTouchListener.onTouch(this, event)) {
            return true;
        }
        return onTouchEvent(event);
  }
  // 说明：只有以下3个条件都为真，dispatchTouchEvent()才返回true；否则执行onTouchEvent()
  //   1. (mViewFlags & ENABLED_MASK) == ENABLED
  //   2. mOnTouchListener != null
  //   3. mOnTouchListener.onTouch(this, event)
  // 下面对这3个条件逐个分析
/**
  * 条件1：(mViewFlags & ENABLED_MASK) == ENABLED
  * 说明：
  *    1. 该条件是判断当前点击的控件是否enable
  *    2. 由于很多View默认enable，故该条件恒定为true（除非手动设置为false）
  */
/**
  * 条件2：mOnTouchListener != null
  * 说明：
  *   1. mOnTouchListener变量在View.setOnTouchListener()里赋值
  *   2. 即只要给控件注册了Touch事件，mOnTouchListener就一定被赋值（即不为空）
  */
  public void setOnTouchListener(OnTouchListener l) {
    mOnTouchListener = l;
}
/**
  * 条件3：mOnTouchListener.onTouch(this, event)
  * 说明：
  *   1. 即回调控件注册Touch事件时的onTouch()；
  *   2. 需手动复写设置，具体如下（以按钮Button为例）
  */
  button.setOnTouchListener(new OnTouchListener() {
      @Override
      public boolean onTouch(View v, MotionEvent event) {
        return false;
        // 若在onTouch()返回true，就会让上述三个条件全部成立，从而使得View.dispatchTouchEvent（）直接返回true，事件分发结束
        // 若在onTouch()返回false，就会使得上述三个条件不全部成立，从而使得View.dispatchTouchEvent（）中跳出If，执行onTouchEvent(event)
        // onTouchEvent()源码分析 -> 分析1
      }
  });
/**
  * 分析1：onTouchEvent()
  */
  public boolean onTouchEvent(MotionEvent event) {
    ... // 仅展示关键代码
    // 若该控件可点击，则进入switch判断中
    if (((viewFlags & CLICKABLE) == CLICKABLE || (viewFlags & LONG_CLICKABLE) == LONG_CLICKABLE)) {
        // 根据当前事件类型进行判断处理
        switch (event.getAction()) {
            // a. 事件类型=抬起View（主要分析）
            case MotionEvent.ACTION_UP:
                    performClick();
                    // ->>分析2
                    break;
            // b. 事件类型=按下View
            case MotionEvent.ACTION_DOWN:
                postDelayed(mPendingCheckForTap, ViewConfiguration.getTapTimeout());
                break;
            // c. 事件类型=结束事件
            case MotionEvent.ACTION_CANCEL:
                refreshDrawableState();
                removeTapCallback();
                break;
            // d. 事件类型=滑动View
            case MotionEvent.ACTION_MOVE:
                final int x = (int) event.getX();
                final int y = (int) event.getY();
                int slop = mTouchSlop;
                if ((x < 0 - slop) || (x >= getWidth() + slop) ||
                        (y < 0 - slop) || (y >= getHeight() + slop)) {
                    removeTapCallback();
                    if ((mPrivateFlags & PRESSED) != 0) {
                        removeLongPressCallback();
                        mPrivateFlags &= ~PRESSED;
                        refreshDrawableState();
                    }
                }
                break;
        }
        // 若该控件可点击，就一定返回true
        return true;
    }
  // 若该控件不可点击，就一定返回false
  return false;
}
/**
  * 分析2：performClick（）
  */
  public boolean performClick() {
      if (mOnClickListener != null) {
          // 只要通过setOnClickListener()为控件View注册1个点击事件
          // 那么就会给mOnClickListener变量赋值（即不为空）
          // 则会往下回调onClick() & performClick()返回true
          playSoundEffect(SoundEffectConstants.CLICK);
          mOnClickListener.onClick(this);
          return true;
      }
      return false;
  }

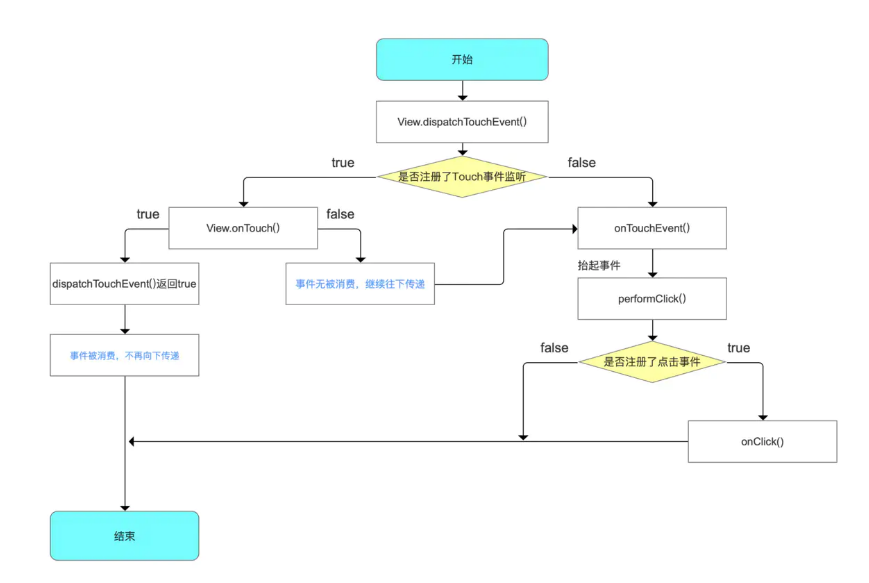

源码总结


这里需要特别注意的是， onTouch（） 的执行 先于 onClick（）

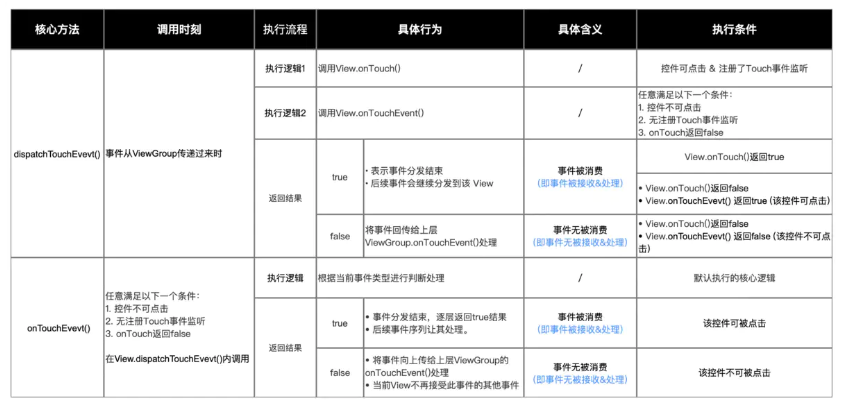

核心方法总结

主要包括: dispatchTouchEvent() 、 onTouchEvent()

实例分析

在本示例中，将分析2种情况：

  1. 注册Touch事件监听 且 在 onTouch() 返回false
  2. 注册Touch事件监听 且 在 onTouch() 返回true

分析1：注册Touch事件监听 且 在onTouch()返回false

代码示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 1. 注册Touch事件监听setOnTouchListener 且 在onTouch()返回false
button.setOnTouchListener(new View.OnTouchListener() {
      @Override
      public boolean onTouch(View v, MotionEvent event) {
          System.out.println("执行了onTouch(), 动作是:" + event.getAction());
          return false;
      }
});
// 2. 注册点击事件OnClickListener()
button.setOnClickListener(new View.OnClickListener() {
      @Override
      public void onClick(View v) {
          System.out.println("执行了onClick()");
      }
});

测试结果

1
2
3
执行了onTouch(), 动作是:0
执行了onTouch(), 动作是:1
执行了onClick()

测试结果说明

  • 点击按钮会产生两个类型的事件-按下View与抬起View，所以会回调两次 onTouch() ；
  • 因为 onTouch() 返回了false，所以事件无被消费，会继续往下传递，即调用 View.onTouchEvent() ；
  • 调用 View.onTouchEvent() 时，对于抬起View事件，在调用 performClick() 时，因为设置了点击事件，所以会回调 onClick() 。

分析2：注册Touch事件监听 且 在onTouch()返回true

代码示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 1. 注册Touch事件监听setOnTouchListener 且 在onTouch()返回false
button.setOnTouchListener(new View.OnTouchListener() {
        @Override
        public boolean onTouch(View v, MotionEvent event) {
            System.out.println("执行了onTouch(), 动作是:" + event.getAction());
            return true;
        }
    });
// 2. 注册点击事件OnClickListener()
button.setOnClickListener(new View.OnClickListener() {
        @Override
        public void onClick(View v) {
            System.out.println("执行了onClick()");
        }
  });

测试结果

1
2
执行了onTouch(), 动作是:0
执行了onTouch(), 动作是:1

测试结果说明

  • 点击按钮会产生两个类型的事件-按下View与抬起View，所以会回调两次 onTouch() ；
  • 因为 onTouch() 返回true，所以事件被消费，不会继续往下传递， View.dispatchTouchEvent() 直接返回true；
  • 所以最终不会调用 View.onTouchEvent() ，也不会调用 onClick() 。

三. 事件分发机制流程总结

类型 相关方法 Activity ViewGroup View
事件分发 dispatchTouchEvent √ √ √
事件拦截 oninterceptTouchEvent × √ ×
事件消费 onTouchEvent √ √ √

这个三个方法均有一个 boolean(布尔) 类型的返回值，通过返回 true 和 false 来控制事件传递的流程。
PS: 从上表可以看到 Activity和 View都是没有事件拦截的，这是因为：

  • Activity 作为原始的事件分发者，如果 Activity 拦截了事件会导致整个屏幕都无法响应事件，这肯定不是我们想要的效果。
  • View最为事件传递的最末端，要么消费掉事件，要么不处理进行回传，根本没必要进行事件拦截。

View相关

Question: 为什么 View 会有 dispatchTouchEvent ?

A：View 可以注册很多事件监听器，例如：单击事件(onClick)、长按事件(onLongClick)、触摸事件(onTouch)，并且View自身也有onTouchEvent方法，那么问题来了，这么多与事件相关的方法应该由谁管理？毋庸置疑就是 dispatchTouchEvent，所以 View 也会有事件分发。

Question: 与 View 事件相关的各个方法调用顺序是怎样的？

A：如果不去看源码，想一下让自己设计会怎样？

  • 单击事件(onClickListener) 需要两个事件(ACTION_DOWN 和 ACTION_UP)才能触发，如果先分配给onClick判断，等它判断完，用户手指已经离开屏幕，黄花菜都凉了，定然造成 View 无法响应其他事件，应该最后调用。(最后)
  • 长按事件(onLongClickListener) 同理，也是需要长时间等待才能出结果，肯定不能排到前面，但因为不需要ACTION_UP，应该排在onClick前面。(onLongClickListener> onClickListener)
  • 触摸事件(onTouchListener) ， 如果用户注册了触摸事件，说明用户要自己处理触摸事件，这个应该排在最前面。（最前）、
  • View自身处理(onTouchEvent) 提供了一种默认的处理方式，如果用户已经处理好了，也就不需要了，所以应该排在onTouchListener后面。(onTouchListener > onTouchEvent)

所以事件的调度顺序应该是 onTouchListener> onTouchEvent > onLongClickListener> onClickListener。

ViewGroup相关

ViewGroup(通常是各种Layout) 的事件分发相对来说就要麻烦一些，因为 ViewGroup 不仅要考虑自身，还要考虑各种ChildView，一旦处理不好就容易引起各种事件冲突，正所谓养儿方知父母难啊。
VIewGroup的事件分发流程又是如何的呢？
我们了解到事件是通过ViewGroup一层一层传递的，最终传递给View，ViewGroup要比它的 ChildView 先拿到事件，并且有权决定是否告诉要告诉ChildView。在默认的情况下 ViewGroup事件分发流程是这样的。

  1. 判断自身是否需要(询问 onInterceptTouchEvent 是否拦截)，如果需要，调用自己的 onTouchEvent。
  2. 自身不需要或者不确定，则询问ChildView，一般来说是调用手指触摸位置的 ChildView。
  3. 如果子 ChildView不需要则调用自身的onTouchEvent。

用伪代码应该是这样子的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 点击事件产生后
// 步骤1：调用dispatchTouchEvent()
public boolean dispatchTouchEvent(MotionEvent ev) {
    boolean consume = false; //代表 是否会消费事件
    // 步骤2：判断是否拦截事件
    if (onInterceptTouchEvent(ev)) {
      // a. 若拦截，则将该事件交给当前View进行处理
      // 即调用onTouchEvent()去处理点击事件
      consume = onTouchEvent (ev) ;
    } else {
      // b. 若不拦截，则将该事件传递到下层
      // 即 下层元素的dispatchTouchEvent()就会被调用，重复上述过程
      // 直到点击事件被最终处理为止
      consume = child.dispatchTouchEvent (ev) ;
    }
    // 步骤3：最终返回通知 该事件是否被消费（接收 & 处理）
    return consume;
  }
}

安卓为了保证所有的事件都是被一个 View 消费的，对第一次的事件( ACTION_DOWN )进行了特殊判断，View 只有消费了 ACTION_DOWN 事件，才能接收到后续的事件(可点击控件会默认消费所有事件)，并且会将后续所有事件传递过来，不会再传递给其他 View，除非上层 View 进行了拦截。如果上层 View 拦截了当前正在处理的事件，会收到一个 ACTION_CANCEL，表示当前事件已经结束，后续事件不会再传递过来。

核心要点

  1. 事件分发原理: 责任链模式，事件层层传递，直到被消费。
  2. View 的 dispatchTouchEvent主要用于调度自身的监听器和 onTouchEvent。
  3. View的事件的调度顺序是 onTouchListener > onTouchEvent > onLongClickListener > onClickListener。
  4. 不论View自身是否注册点击事件，只要 View 是可点击的就会消费事件。
  5. 事件是否被消费由返回值决定，true 表示消费，false 表示不消费，与是否使用了事件无关。
  6. ViewGroup 中可能有多个 ChildView 时，将事件分配给包含点击位置的 ChildView。
  7. ViewGroup 和 ChildView 同时注册了事件监听器(onClick等)，由 ChildView 消费。
  8. 一次触摸流程中产生事件应被同一 View 消费，全部接收或者全部拒绝。
  9. 只要接受 ACTION_DOWN 就意味着接受所有的事件，拒绝 ACTION_DOWN 则不会收到后续内容。
  10. 如果当前正在处理的事件被上层 View 拦截，会收到一个 ACTION_CANCEL，后续事件不会再传递过来。
